1. Выберите подходящую мощность в зависимости от требований системы и методов применения. Также необходимо учитывать избыточную мощность и способ питания..
   1. Информацию о ключевых моментах выбора источников питания MEAN WELL для «прямого» питания светодиодных ламп см. вопросы из аспекта «Применения» №2 и №3..
   2. Информацию о ключевых моментах выбора источников питания MEAN WELL в сочетании с ИС LED драйвера для достижения высокоточного управления током см. вопросы из аспекта «Применения» №2 и №3.
2. В зависимости от рабочей среды LED драйвера выберите подходящий уровень IP и механический тип ИП (металлический корпус, пластиковый корпус и бескорпусная печатная плата) для этой среды.

3. Требуется ли функция PFC? Одноступенчатый PFC подходит только для LED нагрузки. Двухступенчатый PFC подходит для общих применений

4.  Если светодиодная система основана на прямом приводе, следует рассмотреть устройства с регулируемым напряжением и током для гибкости изменения уровней напряжения/тока. Функция диммирования может также пригодиться, когда требуется регулировка яркости светодиодов.
   1. *Сравнительная таблица   http://www.meanwell.com/product/images/led/LED_comparison_chart_en.pdf
      *Для тех, кто решил использовать одноступенчатые продукты PFC: см. вопрос D1 для получения дополнительных инструкций..

1. Система освещения сконструирована для работы в режиме прямого привода
   1. Диапазон прямого напряжения светодиодов (верхний и нижний) должен находиться в диапазоне постоянного тока LED драйвера. Например, Vf светодиода составляет 3,4–3,6 V, если 6 соединены последовательно, объединенное значение Vf будет 20,4–21,6 V. В этом случае необходимо выбрать блок 24 V с областью постоянного тока 18–24 V.
   2. Для моделей с активным PFC и системным требованием PF > 0,9, нагрузка должна быть выше, чем указано в спецификации. Соотношение между PF и выходной нагрузкой можно найти на рисунке 1. Типичное требование – нагрузка 75 % или выше. Дважды проверьте спецификацию модели, которую Вы используете, чтобы подтвердить фактические требования.
   3. В областях применения с нестабильным переменным напряжением, таких как тяжелые промышленные зоны или электроснабжение генератора, выберите серию общего пользования из таблицы 1.
2.  Система освещения сконструирована для работы с ИС драйвера
   1. Пусковое напряжение ИС драйвера должно быть как можно ближе к номинальному напряжению источника питания.
   2. Для правильной работы ИС драйвера требуется стабильное напряжение. Поэтому настоятельно рекомендуется использовать серии общего пользования из таблицы 1.
   3. Для моделей с активным PFC и системным требованием PF > 0,9, нагрузка должна быть выше, чем указано в спецификации. Соотношение между PF и выходной нагрузкой можно найти на рисунке 1. Типичное требование – нагрузка 75% или выше.
   4. Дважды проверьте спецификацию модели, которую Вы используете, чтобы подтвердить фактические требования. При использовании ИС драйвера может возникнуть проблема с EMI системы. После завершения проектирования системы освещения, параметры EMI должны быть дважды проверены. Для получения информации по решению проблем электромагнитных помех системы, обратитесь к вопросу №11.

Как показано на рис.11 и 12, внешний сигнал может подаваться на «DIM +» и «DIM-». Сигнал может быть либо напряжением DC (тип D), либо ШИМ (PWM, тип P). Изменяя уровни сигнала, как показано ниже, пользователь может контролировать границы выходного тока. Обратите внимание, что связь между внешним сигналом и уровнем выходного тока является нелинейной и не подходит для высокоточного диммирования.

См. таблицу сравнения LED драйверов для получения информации о том, какой LED драйвер MEAN WELL позволяет регулировать V/I. Подходящую продукцию можно выбрать в зависимости от типа требуемой регулировки. За информацией о допустимом диапазоне регулировки, пожалуйста, обратитесь к спецификации. Настройка уровней напряжения и тока может быть выполнена с помощью встроенных VR/потенциометров. PLN/ELN требуют снятия корпуса для доступа к внутренним SVR1 и SVR2, см. рисунок 9 для определения местоположения VR. Для других серий доступ к VR можно осуществить через отверстия IoADJ и VoADJ после удаления резиновой заглушки. После внесения изменений убедитесь, что мощность не превышена, и резиновые заглушки находятся в правильном положении.

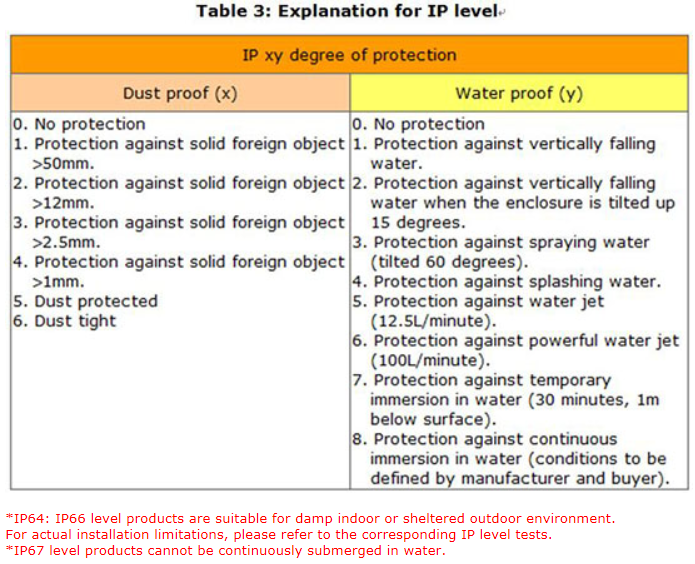

LED драйверы MEAN WELL имеют пыленепроницаемый/влагостойкий дизайн, основанный на международном стандарте IEC60529. Описание уровней IP можно найти в таблице ниже:

С диммированием 1–10 V освещение можно уменьшить до 10%; а с 0–10 V оно может быть уменьшено до 0% = «dim to off».

Точность выходного тока указана в спецификации продукции. «CURRENT ACCURACY» (точность тока) моделей с CC (constant current) указана в разделе «SPECIFICATION» (технические характеристики). Для моделей с CC + CV – см. «OVER CURRENT» в графе «PROTECTION» (защиты) в разделе «SPECIFICATION» (технические характеристики).

Существует 2 типа цепей коррекции коэффициента мощности; одна – одноступенчатая, а другая – двухступенчатая. Одноступенчатый источник питания объединяет функции коррекции коэффициента мощности и конвертора в одной цепи, а двухступенчатый использует две отдельные цепи. По сравнению с одноступенчатым, двухступенчатое проектирование является более сложным и дорогостоящим, но характеристики защищенности двухступенчатого блока питания от сети переменного тока намного лучше, чем у одноступенчатого блока питания; кроме того, двухступенчатый источник питания демонстрирует лучшие показатели относительно шума пульсаций на выходе. Благодаря этому одноступенчатый источник питания подходит только для применений с высококачественной сетью переменного тока, а двухступенчатый может использоваться в различных обстоятельствах, напр. в промышленных применениях.

Спецификации продукции MEAN WELL обычно имеют характеристики V-I. Как правило, существует два типа драйверов: тип «CC» и тип «CC + CV». Драйвер типа «CC» подходит только для светодиодных применений, тогда как «CC + CV» для LED применений и общего применения. Участок, который не подходит для применения со светодиодами, представлен пунктирной линией; в этом участке допустимое отклонение тока не определяется, а отображаются только характеристики тока. Если клиенты хотят избежать очень высокого тока в условиях короткого замыкания, то можно выбрать модели с режимом защиты устройства от перегрузки по току для этого участка (hiccup mode); для применений с двигателями или емкостной нагрузкой можно выбрать режим с постоянным током (constant current mode).
